N3H-5 8 10 12 16 кВт Розділена фаза увімкнення/вимкнення мережі Гібридний інвертор сонячної панелі Підтримка пікового зсуву
Гібридний інвертор 120/240 В з роздільною фазою
| Технічні дані | N3H-X10-US |
| Вхідні дані PV | |
| МАКС. Вхідна потужність постійного струму | 15 кВт |
| Трекер NO.MPPT | 4 |
| Діапазон MPPT | 120 – 500В |
| MAX.DC вхідна напруга | 500В |
| МАКС. Вхідний струм | 14x4 |
| Вхідні дані батареї | |
| Номінальна напруга (В постійного струму) | 48В |
| МАКС. Струм зарядки/розрядки | 190А/210А |
| Діапазон напруги акумулятора | 40-60В |
| Тип батареї | Літій і свинцево-кислотний акумулятор |
| Стратегія заряджання літій-іонної батареї | Самоадаптація до BMS |
| Вихідні дані змінного струму (в мережі) | |
| Номінальна вихідна потужність Вихід до мережі | 10 кВА |
| МАКС. Видима вихідна потужність до мережі | 11KVA |
| Діапазон вихідної напруги | 110-120/220-240 В розділена фаза, 208 В (2/3 фази), 230 В (1 фаза) |
| Вихідна частота | 50/60 Гц (від 45 до 54,9 Гц / від 55 до 65 Гц) |
| Номінальний вихідний струм змінного струму в мережу | 41,7А |
| Макс. вихідний струм змінного струму в мережу | 45,8А |
| Коефіцієнт вихідної потужності | 0,8випереджає …0,8відстає |
| Вихід THDI | < 2% |
| Вихідні дані змінного струму (резервне копіювання) | |
| Іменний. Уявна вихідна потужність | 10 кВА |
| МАКС. Уявна вихідна потужність | 11KVA |
| Номінальна вихідна напруга LN/L1-L2 | 120/240В |
| Номінальна вихідна частота | 60 Гц |
| Вихід THDU | < 2% |

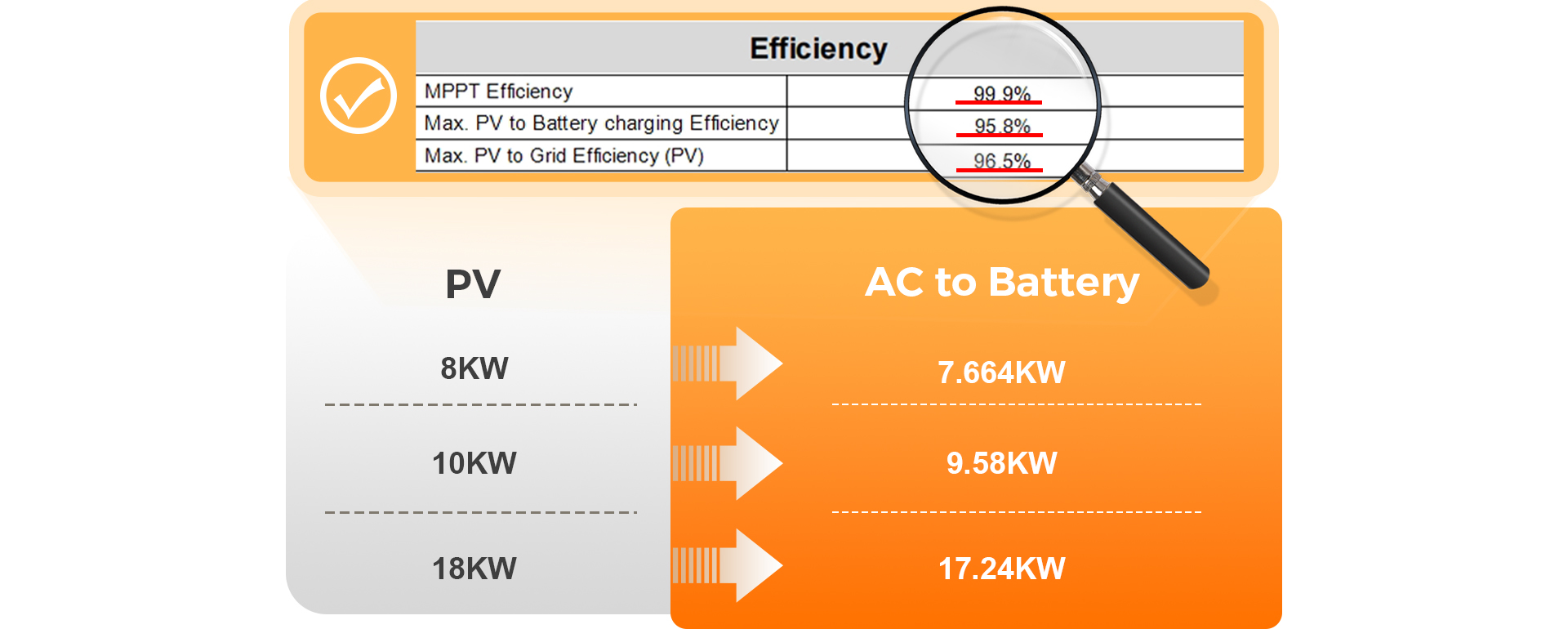

| Ефективність | |
| Європа Ефективність | >=97,8% |
| МАКС. Ефективність заряду батареї | >=97,2% |
| Об'єкт | опис |
| 01 | BAT вхід/BAT вихід |
| 02 | WIFI |
| 03 | Комунікаційний горщик |
| 04 | CTL 2 |
| 05 | CTL 1 |
| 06 | Навантаження 1 |
| 07 | Земля |
| 08 | PV вхід |
| 09 | PV вихід |
| 10 | Генератор |
| 11 | Сітка |
| 12 | Навантаження 2 |
